2.5次元影像測量儀

聯系號碼： 15899944006

郵箱：yxzzh17@163.com
地址：東莞市寮步鎮寮浮路27號鼎昊.牛楊高新科技產業園第10棟
來源：http://shlubao.cn/wwh/product_detail/15.html
發布時間： 2024-10-11

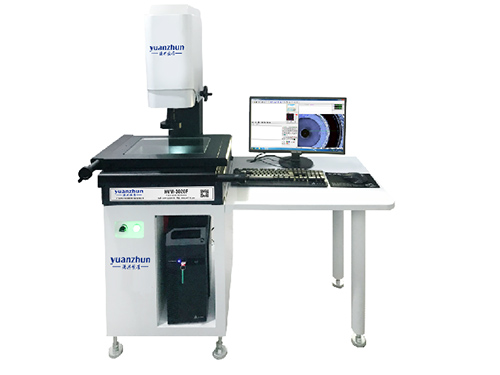

手動影像測量儀HVM- -F主要特點

■采用“HIWIN” P級直線導軌和精密V型滾珠導軌,保證機器精度及使用壽命。
■立柱和底座采用堅實的花崗巖結構、穩定可靠。
■配備YZ-F多功能2D測量軟件，自動尋邊,影像測高。
■配備可移動可拆卸的儀器專用桌。
■高清卡位變倍鏡頭和高分辨率CCD,實現產品高清晰度測量。
■測量結果可輸出Word、TxT、Excel、 CAD等格式

手動影像測量儀HVM-F主要技術參數

型號	HVM-2010F	HVM-3020F	HVM-4030F	HVM-5040F
測量范圍	200x100x200	300x200X200	400x300X200	500x400X200
外型尺寸	750×1300X1500mm	750x1300x1500mm	900x1400x1500mm	1100x1125x1650m
重量	160	170	260	400
承重	20	25	25	30
測量精度(μm）	3+L200
測量方式	手動
光柵尺	釆用開放式高分辨率玻璃光柵尺,分辨率0.001mm
圖像傳感器CCD	yuanzhun HZ-7001/3英寸700線工業彩色相機
導軌	Z軸:“HIWIN"P級直線導軌 X、Y軸:精密V型導軌
光學系統	6.5:1連續變倍卡位鏡筒
放大倍率	光學放大倍率:07-4.5X;影像放大倍率:24-200X
軟件	yuanzhun Yz-F手動2D測量軟件
輪廓光源系統	LED冷光源,256級亮度程控可調
表面光源系統	48顆LED冷光源,256級亮度程控可調
數據控制	HZ-3000專用數據控制器、USB接口、軟件調節光源亮度
