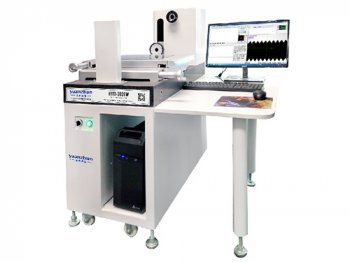

手動臥式影像測量儀
手動臥式影像測量儀 HVM-W 主要特點
■采用“HIWIN"P級直線導軌和精密V型滾珠導軌，保證機器精度及使用壽命。
■立柱和底座采用堅實的花崗巖結構、穩定可靠。
■配備YZ-F多功能2D測量軟件，自動尋邊，影像測高。
■配備可移動可拆卸的儀器專用桌。
■高清卡位變倍鏡頭和高分辨率CCD,實現產品高清晰度測量。
■測量結果可輸出Word、TxT、Excel、
CAD等格式。
■可導入DXF文件進行快速檢測。
手動臥式影像測量儀 HVM-W 參數
|
型號 |
HVM-2010W |
HVM-3010W |
|
測量范圍 |
200×100×100 |
300×100×100 |
|
外型尺寸 |
950×845×1285 |
1050×845×1285 |
|
重量 |
150 |
190 |
|
承重 |
20 |
20 |
|
測量精度（μm） |
3+L/200 |
|
|
測量方式 |
手動 |
|
|
光柵尺 |
采用開放式高分辨率玻璃光柵尺,分辨率0.001mm |
|
|
圖像傳感器CCD |
yuanzhun HZ-7001/3英寸700線工業彩色相機 |
|
|
導軌 |
乙軸:“HIWIN”P級直線導軌X、Y軸:精密V型導軌 |
|
|
光學系統 |
6.5:1連續變倍卡位鏡筒 |
|
|
放大倍率 |
光學放大倍率:07-4.5;X影像放大倍率:24-200X |
|
|
軟件 |
yuanzhun手動2D測量軟件 |
|
|
輪廓光源系統 |
LED冷光源,程控可調 |
|
|
表面光源系統 |
48顆LED冷光源,256級亮度程控可調 |
|
|
數據控制 |
HZ-3000專用數據控制器、USB接口、軟件調節光源亮度 |
|
