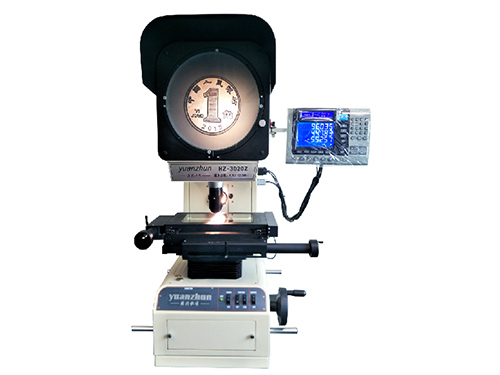

精密數顯投影儀
精密數顯投影儀HZ- Z主要特點
■HZ-Z系列精密數顯投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，它能夠高效的對工件進行直接測量和比較測量;
■升降系統采用直線導軌和無干涉螺母，使升降傳動更舒適、更穩定;
■反光鏡運用專利鍍膜工藝，防塵效果更好;
■透射照明亮度分高低兩檔可調，適應不同工件的測量需求;
■采用進口高亮度、長壽命鹵鎢燈，滿足長時間使用需求;
■光學系統品質優良，物鏡成像清晰，放大倍率準確;
■軸流風機雙向散熱，提供超強散熱能;
測量對像
沖壓件、齒輪、螺紋、刀具等。在機械制造、電子、模具、
儀器儀表和鐘表等行業都得到了廣泛的應用。
HZ-Z系列技術參數
儀器型號 | Hz-3015Z | HZ-3020Z | |
投影方式 | 正向投影 | ||
X軸坐標行程 | 150 | 200 | |
Y軸坐標行程 | 50 | 100 | |
金屬臺面尺寸 | 350×202 | 400×225 | |
儀器外形尺寸 | 694×380×1065 | ||
X,Y軸坐標分辨率(μm) | 0.001mm | ||
示值誤差(μm) | 3+L/75um(其中L為測量長度,單位:mm) | ||
Z軸坐標行程 | 90(調焦) | ||
數據處理器 | YZ-800多功能液晶屏處理器 | ||
透射照明 | 12V100W鹵鎢燈 | ||
反射照明 | 24V150W鹵鎢燈 | ||
儀器重量 | 150 | 180 | |
投影屏 | 尺寸 | 中312,使用范圍>中300(刻有米字線) | |
旋轉范圍 | 0-360 | ||
旋轉分辨率 | 1’或0.01° | ||
物鏡 | 放大倍數 10×（標配)20×(選)50×(選)100×(選) | ||
物方視場 中30 中15 中6 中3 | |||
工作距離 75mm 69mm 44mm 26mm | |||
儀器電源Ac100-240V5060Hz,總功率:400W | |||
